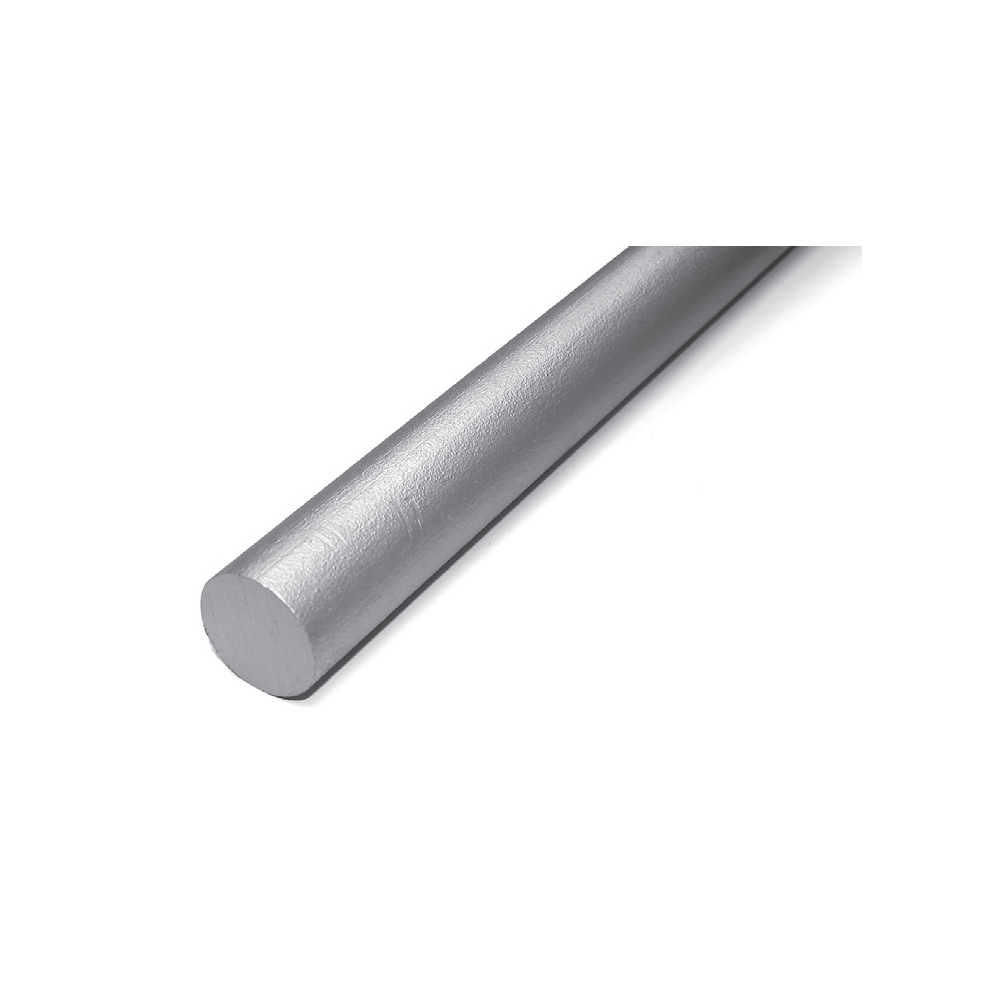

VIBA - Querkraftdorn - Dorn verzinkt
Sofort Lieferbar oder auf Lager
- Artikel-Nr.: 69MD2026V
| Bemessungswiderstände im bewehrten Beton nach Heft 346 | ||
| Dorn Ø, d1 | Fuge I2 | Stahl S235 JR in > C20/25 |
| [mm] | [mm] | Min. Vrd,d,c [kN] |
| 20 | 0 10 20 30 | 13,0 9,5 6,4 4,8 |
| 25 | 0 10 20 30 | 20,7 15,2 11,6 8,9 |
| 30 | 0 10 20 30 | 30,4 22,2 17,5 14,5 |
| 35 | 0 10 20 30 | 42,0 30,7 24,2 20,0 |
| 40 | 0 10 20 30 | 55,6 40,7 32,1 26,5 |
| Länge in mm: 260 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD2026V | | Länge in mm: 260 mm ø in mm: 20 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| Länge in mm: 320 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD2532V | | Länge in mm: 320 mm ø in mm: 25 mm Lieferzeit Lieferzeit auf Anfrage | Lieferzeit Lieferzeit auf Anfrage | |||
| Länge in mm: 300 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD2030V | | ø in mm: 20 mm Länge in mm: 300 mm Lieferzeit Lieferzeit auf Anfrage | Lieferzeit Lieferzeit auf Anfrage | |||
| Länge in mm: 380 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD3038V | | ø in mm: 30 mm Länge in mm: 380 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| Länge in mm: 500 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD2550V | | ø in mm: 25 mm Länge in mm: 500 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| 69MD3050V | | ø in mm: 30 mm Länge in mm: 500 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| 69MD2050V | | ø in mm: 20 mm Länge in mm: 500 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| Länge in mm: 600 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD2560V | | Länge in mm: 600 mm ø in mm: 25 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| 69MD3060V | | ø in mm: 30 mm Länge in mm: 600 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| 69MD2060V | | Länge in mm: 600 mm ø in mm: 20 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| Länge in mm: 350 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD3035V | | ø in mm: 30 mm Länge in mm: 350 mm Lieferzeit Lieferzeit auf Anfrage | Lieferzeit Lieferzeit auf Anfrage | |||
| 69MD3535V | | ø in mm: 35 mm Länge in mm: 350 mm Sofort Lieferbar oder auf Lager | Sofort Lieferbar oder auf Lager | |||
| Länge in mm: 400 mm | ||||||
| Bestell-Nr. | Bild | Variante | Lieferzeit | |||
| 69MD2540V | | Länge in mm: 400 mm ø in mm: 25 mm Lieferzeit Lieferzeit auf Anfrage | Lieferzeit Lieferzeit auf Anfrage | |||
| 69MD2040V | | ø in mm: 20 mm Länge in mm: 400 mm Lieferzeit Lieferzeit auf Anfrage | Lieferzeit Lieferzeit auf Anfrage | |||
